Weichenfilter

Jeder Weichenantrieb erzeugt beim Schalten einen starken elektromagnetischen Störimpuls, der in der Nähe liegende Elektronik beeinträchtigen kann. Daher ist es wichtig, Störungen möglichst dicht an dem Antrieb durch entsprechende Filter abzuschwächen. Im einfachsten Fall können dafür Freilaufdioden und Kondensatoren parallel zu den Spulen geschaltet werden.


Schaltung des einfachen Weichenfilters

Tests haben gezeigt, daß diese Konstruktion zur Unterdrückung der typischerweise auftretenden Impulse ausreicht. Sie wird in der gesamten Anlage benutzt und ist mit Lüsterklemmen und Aderendhülsen realisiert.

Dieser einfache Filter kann so erweitert werden, daß er einen eigenen Energiepuffer enthält. Auf diese Weise fließen die Stromstöße beim Schalten nicht über die Leistungselektronik, außerdem kann der Dauerstrom begrenzt werden, um einen Antrieb mit defekter Endabschaltung vor einer Überhitzung zu schützen.

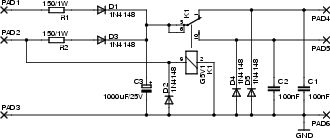

Schaltung des verbesserten Weichenfilters

Der Filter wird zwischen Leistungselektronik (links) und Weichenantrieb (rechts) geschaltet. Über einen der beiden Vorwiderstände von 150 Ohm lädt sich der Elektrolytkondensator ständig auf und speichert damit Energie für einen Schaltvorgang. Das Relais schaltet synchron zu dem Weichentreiber der Leistungselektronik und verbindet dabei den Kondensator mit einer der Antriebsspulen. Die restlichen Bauteile bilden den bekannten Filter. Solange der Kondensator voll geladen ist, funktioniert diese Platine genau wie der Weichentreiber der Leistungselektronik. Sollte die Endabschaltung jedoch nicht funktionieren, halten die Vorwiderstände den fließenden Strom auf einem unschädlichen Niveau.


Bestückungsplan des Weichenfilters

 Kondensatoren
2x100 nF, Vielschicht
1x1000 uF / 25 Volt, Elektrolyt

 Halbleiter
5xDiode 1N4148
Widerstände
2x150 Ohm, 1 Watt

 Verschiedenes
1xRelais Omron G5V1, 12 Volt
1xPlatine, einseitig

Die Firmware muß dem Kondensator nach einem Schaltvorgang genügend Zeit lassen, daß dieser sich wieder aufladen kann. Der Mindestabstand hierfür beträgt 0,2 Sekunden, genau dieser Wert ist in der aktuellen Konfiguration enthalten, der Filter kann also ohne Probleme benutzt werden.
