Die Leistungselektronik

Die im vorigen Kapitel beschriebene Bahnelektronik soll mit Hilfe eines Computers gesteuert werden. Dafür wird eine Reihe von Platinen benötigt, die Interfaces für alle Sensoren und Aktoren enthalten und sich darüber hinaus mit einem Computer verbinden lassen. In dem Foto ist eine solche Platine zu sehen, wie sie insgesamt 24 mal in der Anlage enthalten ist. Zusammen stellen die Platinen ausreichend viele Anschlüsse für die gesamte Peripherie zur Verfügung und können über serielle Schnittstellen angesteuert werden.

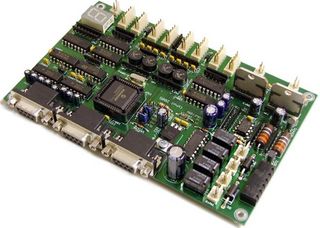

Platine mit der Leistungselektronik

Alle Funktionen der Platine werden von einem Mikrocontroller koordiniert, der seine Dienste externen Rechnern über ein Protokoll auf den seriellen Schnittstellen anbietet. Dieser Ansatz ermöglicht es, die Modellbahn über beliebige Feldbusse zu steuern. Es müssen nur entsprechende Busteilnehmer mit serieller Schnittstelle existieren, die als Brücke zur Leistungselektronik dienen können. Die Details dazu beschreibt das nächste Kapitel, hier geht es zunächst um den Aufbau und die Funktionsweise der Leistungselektronik.
