Glockensteuerung
Am Bahnübergang ist neben den Schranken mit ihren Sensoren noch eine Glocke installiert, die für eine realistische Geräuschkulisse sorgt. Sie wird mit einem Weichenanschluß verbunden und schlägt mit einer einstellbaren Frequenz an, sobald sie eingeschaltet wird.

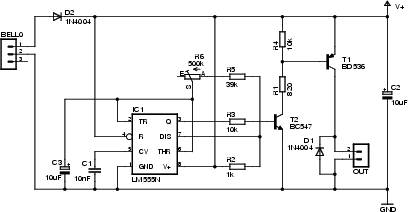

Ansteuerung der Glocke des Bahnübergangs
Die Ansteuerung übernimmt eine Schaltung auf Basis des Timer-ICs LM555. Dieser arbeitet als Rechteckgenerator und schaltet die Glocke über zwei Treibertransistoren, die Frequenz kann dabei mit Hilfe eines Potentiometers in einem weiten Bereich justiert werden. Die Platine ist schnell aufgebaut und mit Abstandhaltern unter der Bahn festgeschraubt. Die dafür benötigten Teile sind in der folgenden Tabelle enthalten, dazu kommen noch die Kabel für den Anschluß.
Bestückungsplan der Glockensteuerung
| Widerstände | |
|---|---|
| 1x | 820 Ohm, 1/8 Watt |
| 1x | 1 kOhm, 1/8 Watt |
| 2x | 10 kOhm, 1/8 Watt |
| 1x | 39 kOhm, 1/8 Watt |
| Halbleiter | |
| 2x | Diode 1N4004 |
| 1x | NPN-Transistor BC547, TO-92 |
| 1x | PNP-Transistor BD536, TO-220 |
| 1x | Timer-IC LM555, DIL |
| Steckverbinder | |
| 1x | Stecker PSS 2,54 mm, 2 Pins |
| 1x | Stecker PSS 2,54 mm, 5 Pins |
| Kondensatoren | |
| 1x | 10 nF, Vielschicht |
| 2x | 10 uF, 25 Volt, Elektrolyt |
| Verschiedenes | |
| 1x | Potentiometer, 500 kOhm, stehend |
| 1x | Platine, einseitig |
